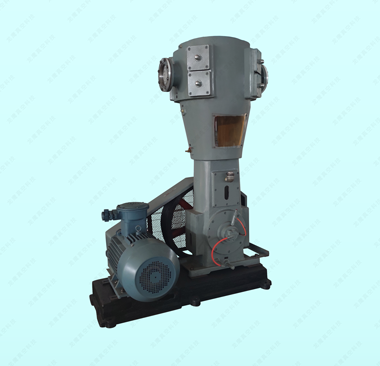

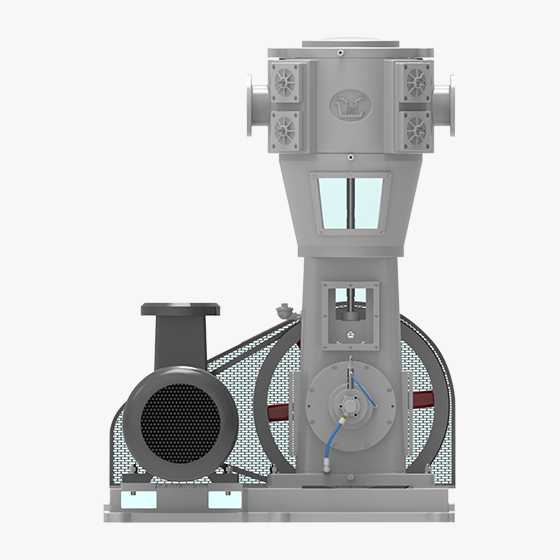

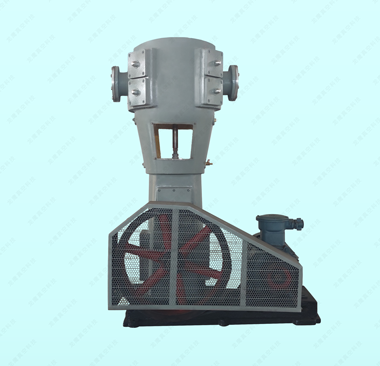

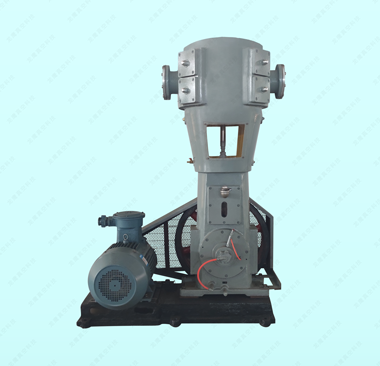

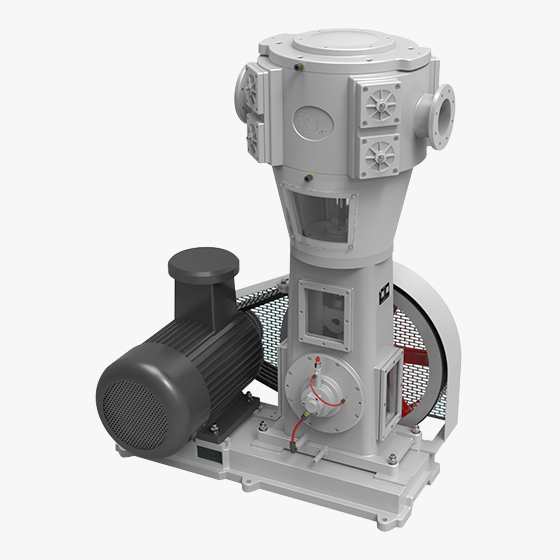

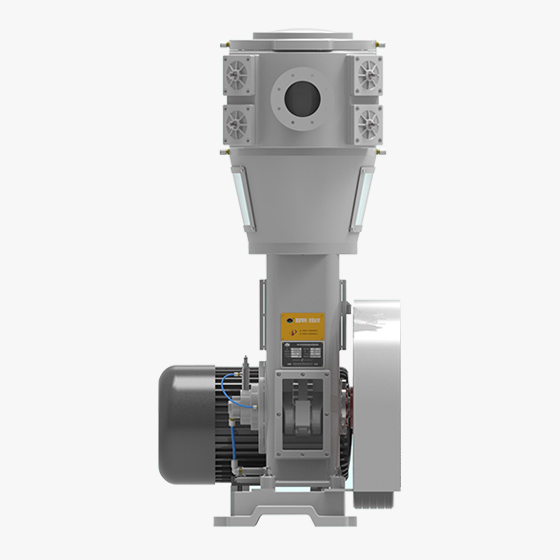

WLW无油立式真空泵
“WLW-E”型往复立式无油真空泵是我公司与科研单位团结开发并经多次刷新的成熟产品 。该型真空泵结构合理、选用的质料适当、动平衡性能优异、振动小、噪音低、密封性能好及易损件寿命长等 。
|
|
|
|
|
|
无油立式真空泵概述：
“WLW-E”型往复立式无油真空泵是我公司与科研单位团结开发并经多次刷新的成熟产品 。该型真空泵结构合理、选用的质料适当、动平衡性能优异、振动小、噪音低、密封性能好及易损件寿命长等 。
每次技改都是按客户恒久使用后对真空度稳固性、维护便捷、噪音及振动、抽速稳固、部件温度转变、密封件抗侵蚀和老化，并依据使用工况、选配材质、各部位故障率的爆发等方面着手，加以循序渐进的改良 。
近期公司再次提升、设计泵的功效：
1、改善了泵视窗、视镜易漏油易老化的缺陷，接纳铸铁门板加钢化玻璃配复合O型密封圈；
2、无油泵的进排气阀位置由内置平式改为外置立式，大大降低了该泵维护频率，使泵腔积液积料易倾轧，真空度及抽速稳固，镌汰气阀、阀片、弹簧、活塞环等易损件损坏；
3、技改了活塞杆与缸颈的上填料架、机身的下填料架，填料的结构及质料，使使用周期大幅提高，介质漏窜率大大降低；
4、技改了机身传动部份的轴、连杆、十字讨论、轴承的供油系统，使机械传动的阻力镌汰了摩擦系数降低噪音，延缓各部件的磨损，提高使用寿命等 。
我公司还将继续起劲，第五代高性能的无油泵已起劲收罗各方面数据，技改事情已在举行中，希望为化工、建材、塑料等行业多作孝顺 。
|
|
WLW无油立式真空泵特点：
1. 整机装置为立式 。
2. 泵及其驱念头、辅助装备装置在统一底座上，并且安排紧凑、便于清静操作和维修 。
3. 气阀阀片接纳轴向安排，降低了阀片的磨损，延伸了阀片的使用寿命 。
4. 上、下填料及活塞环与导向环接纳填充四氟件，它有自润滑性能，故气缸不需加润滑油，且活塞环内衬有涨力环，包管了活塞环磨损后能自动赔偿，延伸了活塞环的使用寿命 。
5. 所有平面密封接纳膨化四氟密封，能耐介质侵蚀，包管团结面密封的可靠性 。
6. 缸体与机身设有隔离腔体，有用长度大于一个行程，能有用避免曲轴箱内润滑油进入真空系统，避免真空系统的介质进入曲轴箱，提高了轴瓦的使用寿命 。
7. 连杆大头瓦、小头瓦为强制油润滑,润滑系统为专门定制的摆线油泵,压力可达0.2MPa以上,确保大、小头轴瓦的润滑,延伸了使用寿命 。
8. 活塞杆与接杆接纳分体式结构，便于维修 。
9. 气缸平衡气道与气缸内壁圆滑太过，镌汰了活塞环的磨损 。
10. 填料箱、气缸、气缸盖接纳强制水冷，且冷却水路设在三箱的外侧,确保绝对无水进入过流部位 。排水口设在三箱的最低点，在�；笨煞啪∪淠诘睦淙此�，确保三箱不被冻裂 。
11. 机身加油口有排气装置，能有用解决装备长时间运转后而引起的机身发热征象，延伸装备的使用寿命 。能有用避免润滑油从加油口泄露 。
12. 缸套内衬接纳不锈钢材质压制而成，是真空泵行业先行研发的产品，维护轻盈 。
| WLW无油立式真空泵手艺参数 | |||||||||||
| 产品型号 | 抽气速率 L/S | 极限压力 Torr/KPa | 转速 RPM | 电机功率 KW | 吸气通径 mm | 排气通径 mm | 进水通径 mm | 排水通径 mm | 泵温升 °C | 噪音 dB(A) | 整机重量 Kg |
| WLW-30 | 30/108 | 15/2.0 | 400 | 3 | Φ50 | Φ50 | Φ15 | Φ15 | 40 | ≤70 | 350 |
| WLW-50 | 50/180 | 15/2.0 | 270 | 4 | Φ50 | Φ50 | Φ15 | Φ15 | 40 | ≤70 | 500 |
| WLW-70 | 70/250 | 15/2.0 | 380 | 5.5 | Φ50 | Φ50 | Φ15 | Φ15 | 40 | ≤75 | 510 |
| WLW-100 | 100/360 | 15/2.0 | 300 | 7.5 | Φ100 | Φ100 | Φ15 | Φ15 | 40 | ≤75 | 700 |
| WLW-150 | 150/540 | 15/2.0 | 280 | 11 | Φ125 | Φ125 | Φ15 | Φ15 | 40 | ≤78 | 900 |
| WLW-200 | 200/720 | 15/2.0 | 280 | 15 | Φ125 | Φ125 | Φ15 | Φ15 | 40 | ≤80 | 1000 |
| WLW-300 | 300/1080 | 15/2.0 | 250 | 22 | Φ160 | Φ160 | Φ15 | Φ15 | 40 | ≤80 | 1500 |
| WLW-400 | 400/1440 | 15/2.0 | 250 | 30 | Φ160 | Φ160 | Φ15 | Φ15 | 40 | ≤80 | 1700 |
| WLW-600 | 600/2160 | 15/2.0 | 240 | 45 | Φ200 | Φ200 | Φ15 | Φ15 | 40 | ≤80 | 3100 |
| WLW-800 | 1000/3600 | 15/2.0 | 240 | 75 | Φ320 | Φ320 | 2-Φ15 | Φ22 | 40 | ≤80 | 5300 |
| WLW-1200 | 1200/4320 | 15/2.0 | 240 | 90 | Φ300 | Φ300 | Φ15 | Φ15 | 40 | ≤80 | 7000 |
| WLW-2400 | 2400/8640 | 15/2.0 | 960 | 200 | Φ450 | Φ450 | Φ15 | Φ15 | 40 | ≤80 | 15000 |
无油立式真空泵事情原理：
1. 机械传动部件：由电机通过三角带传动，驱动曲柄滑块结构作往复运动，滑块（十字头）将往复运动通过活塞杆转达给活塞 。
2. 吸、排气部件：活塞（装置有封气的F4活塞环），在气缸内往复运动形成缸内气体的膨胀和压缩，并通过轴向安排的进排气阀完成吸、排气行动 。
3. 辅助功效部件：曲轴箱内的润滑油通过溅油或油泵泵油润滑有关运动件，上部冷却水（0.2bar）带走气体压缩爆发的热量，气缸内活塞环接纳F4自润滑质料，无需另加油润滑 。
4. 填料密封部件：分为通俗型和特殊性
5. 通俗型：选用聚四氟乙烯或橡胶类骨架油封
6. 特殊性：专门针对易燃易爆气体（如co，干气、甲烷气等种种对情形要求较高的气体） 。使用时通入具有一定压力，一定流量（参照工艺工况选择）的氮气，经由两次节约后，与走漏到混淆腔的工质混淆，引到系统外，从而阻止了工质气体走漏到情形中引发危险，阻止了空气进入气缸污染质料 。
7. 隔腔：为避免填料部件实效引起物料走漏，污染曲轴箱内润滑油，加装隔腔部件，从而彻底阻遏过流部分和运动部件的接触途径，包管真空系统的绝对无油 。特殊适用于物料具有一样平常侵蚀性，对机油有较强敏感度或要求极高清洁度的尾气接纳等情形 。
| 尊龙凯时公司企业声誉 | 尊龙凯时公司小我私家声誉 |
| 南通名牌 | 常乐镇声誉镇民 |
| 南通着名商标 | 清静生产先进小我私家 |
| 江苏省高新手艺企业 | 海门市总商会副会长 |
| 最受海门社会尊重企业 | 经济社会生长先进小我私家 |
| 中国真空学会整体会员证书 | 海门市清静生产治理协会会员 |
| 中国真空装备行业协会会员证书 | “关爱职工、支持工会事情优异司理” |
| 中国修建玻璃与工业玻璃协会会员单位 | 中国真空行业理事会真空装备主任委员 |

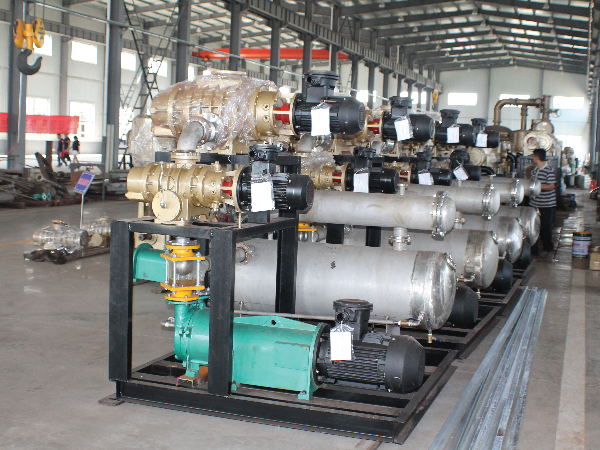

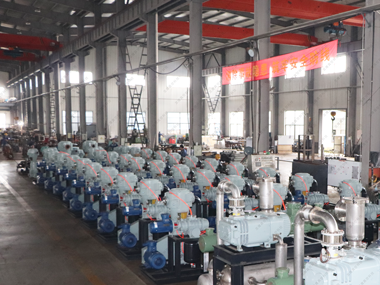

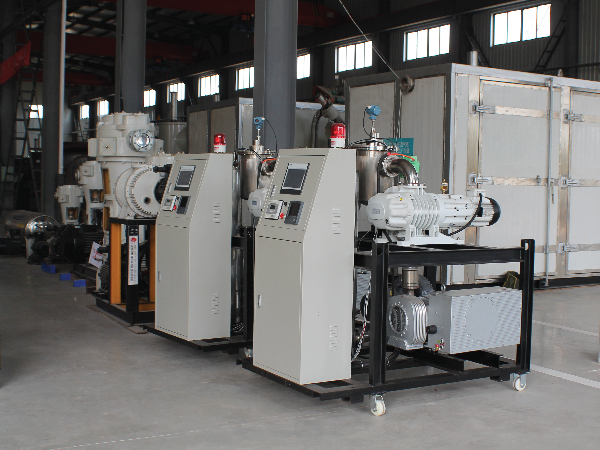

| 尊龙凯时精品机组 | 公司靓丽景物 | 尊龙凯时高端机组 |
|
|
|
| |
