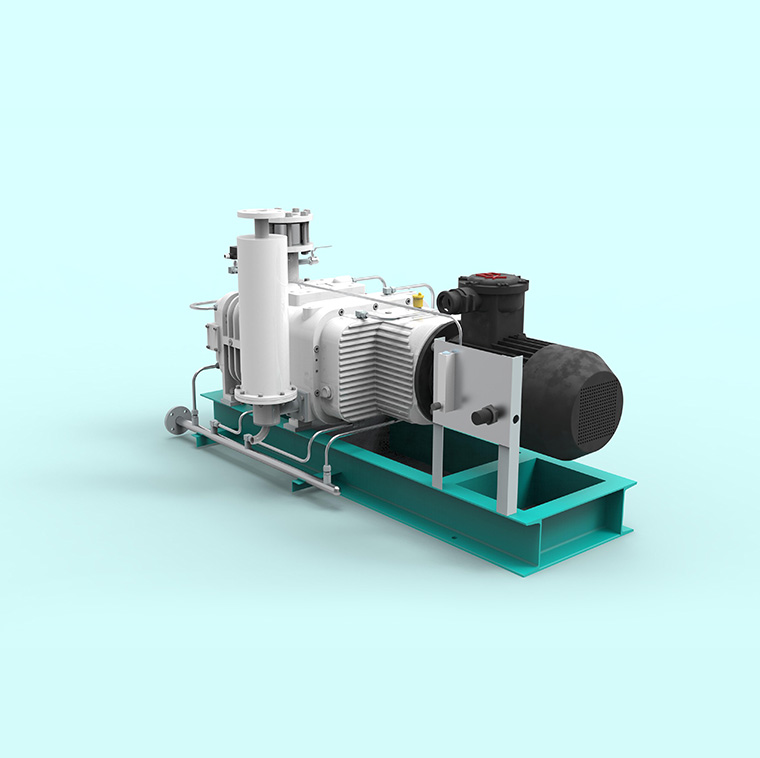

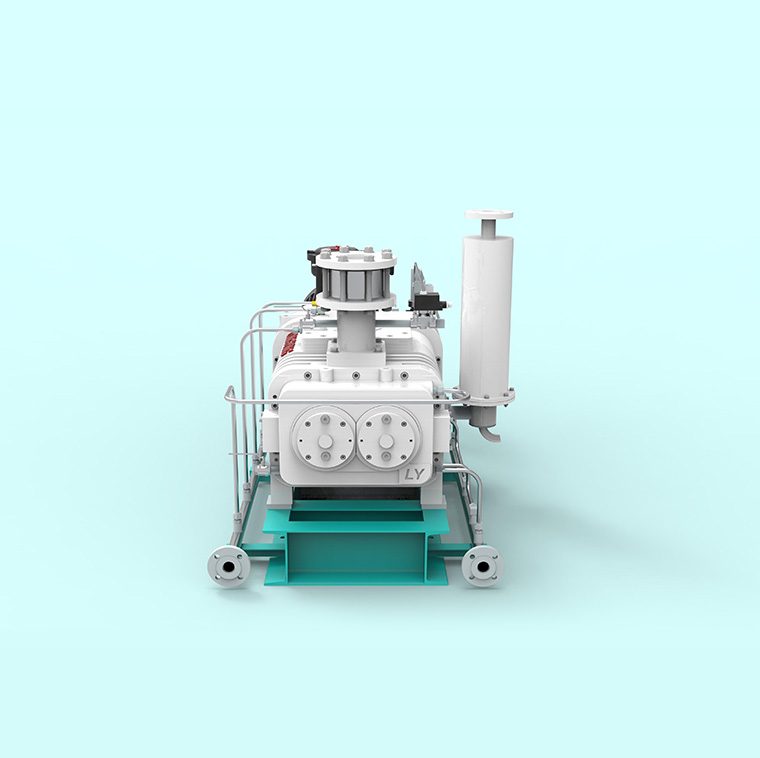

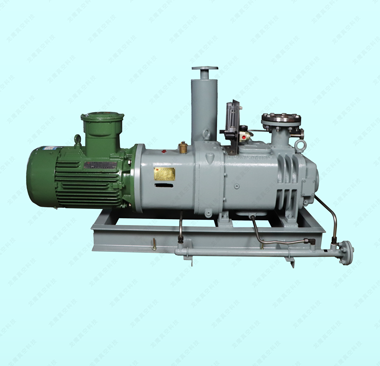

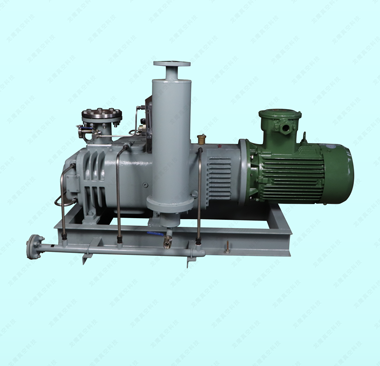

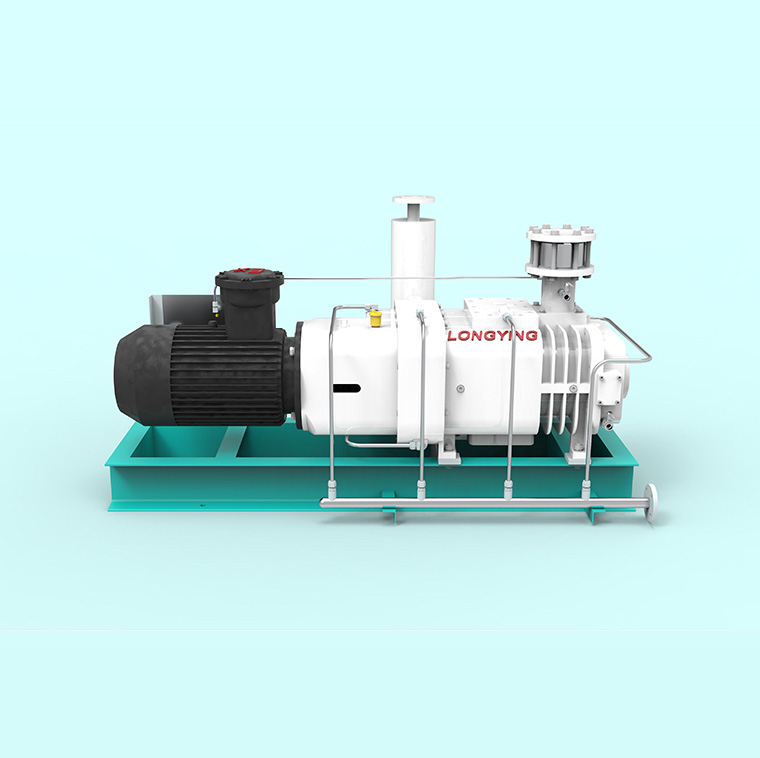

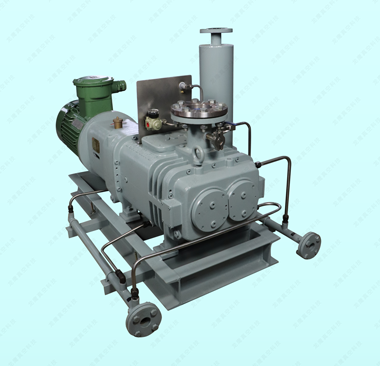

LG系列干式螺杆真空泵
|
|
|
|
|
|
一、概述
干式螺杆真空泵，是使用一对变螺距的螺杆，在泵壳中作同步高速反向旋转而爆发的吸气和排气作用的抽气装备，两螺杆经细腻动平衡校正，由轴承支持，装置在泵壳中，螺杆与螺杆之间都有一定的间隙，因此泵事情时，相互之间无摩擦，运转平稳，噪声低，事情腔无需润滑油。因此，干式螺杆泵能抽除含有大宗水蒸气及少量粉尘。由于螺杆制成变螺距结构，与等螺距结构相比，极限真空更高，而消耗功率更低，具有节能，免维修等特点，它是油封式真空泵的替换产品。
LG螺杆真空泵特点：
清洁环保：事情腔内无润滑油，为干式真空泵，有利于介质接纳，可获得清洁真空，事情历程中无废油、废水排放，对情形无污染，是环保真空装备。
真空度高：转子型线优化设计，接纳德国五轴联动复合加工中心细密加工而成，单泵极限压力≤1Pa，高真空区抽宇量大，事情效率高，功耗低。
防腐可选设计：凭证差别抽气介质，过流部件有钛质料、不锈钢、纳米陶瓷、喷涂NIP合金等多种材质及防腐镀层可供选择，适用于医药、化工行业等含有侵蚀性场合使用。
可抽除可凝性气体及少量粉尘气体：螺杆泵泵腔设计有自动吸气吹扫装置，可防泵腔内的少量粉尘沉积，可用于抽除含少量粉尘的气体。
特殊轴封设计，杜绝被抽介质与润滑系统相互污染：此特殊设计有用避免齿轮腔润滑油与泵腔介质相互渗透污染，做到真正干式真空，延伸泵轴承齿轮等主要部件使用寿命。
LGP型变螺距节能低噪声：转子型线变螺距优化设计，节能效果显著，如：110L/S螺杆泵在入口1000Pa以内使用时功率近为5KW左右，不加消声装备噪声≤79dB。
防过载设计：变螺距螺杆泵配有变频调速设计可在恣意压力下启动并运行。
运转平稳：转子作G1细腻动平衡试验，运转平稳振动小。
高标准设置：轴承接纳SKF，同步齿轮接纳5级齿轮由杭齿制造，联轴器接纳德标联轴器。
附件设置齐全：螺杆泵配套设计有入口过滤器、出口消声器、出口冷却接纳装置、温度传感器、移动式机架等多种配件�？晒┛突Р畋鸸た鲂枰右匝≡�。
差别行业作针对性差别化设计：本公司螺杆泵针对医药化工与电子行业差别的工艺工况对泵举行差别化特殊设计。LGP变距螺杆泵系列，真空度高，能耗低，噪声小，有防粉尘沉积设计，是H、2H滑阀泵系列、2X旋片泵系列的更新替换产品；LGF防腐型螺杆泵系列过流部分可以作防腐处置惩罚，可抽除大宗水蒸气及多种侵蚀性介质，排气口冷却接纳消声设计清洁环保适用于化工、制药等事情情形较为卑劣的事情场合，是化工行业立式往复泵与水环泵系列更新替换产品。
优质健全的零配件供应：接纳我公司螺杆泵阻止接纳入口螺杆泵配件腾贵，供应周期长，得不到实时维修堪致导致客户不可正常生产的缺陷。

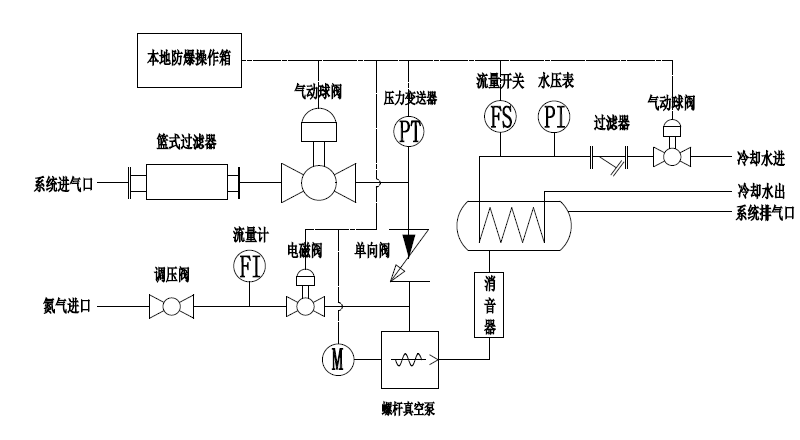

辖档枉程图
维护检测
在正常运行的历程中，由于工艺气体或蒸汽被压缩会使泵的温度匀称升高，可是若是泵的局部温度升高和外部油漆烧焦都不是正常征象。局部温度升高是由于冷却液供应不当或冷却液供应中止，螺杆与泵腔的干预，也可能是吸入外来的物质。好比固体微粒，金属碎屑，吸入物质累积等。若是发明局部发热，应当连忙停泵检查。在有些情形下，螺杆和泵腔可能会被侵蚀，这种情形会使泵腔与转子的间隙加大和增大返流（内部返流：气流从泵的倾轧端到吸入端），从而影响泵的抽气速率。在这种情形下，应连忙停泵，并丈量其间隙巨细，以便决议是否接纳响应的纠正步伐。 大大都的泵异常都可以通过丈量轴承温度，噪声，振动等来反应，强烈建议逐日检测这些数据。 通过听诊器来判断转子之间，转子与泵体之间的滋扰。 当泵阻止事情时，为了避免冷却液在冬天或冷的地区结冰，以是应将冷却液排干。
日检
检测电机的电流负荷，电机电流的增添反应了泵运行异常。 检查泵旋转是否平稳和旋转偏向是否准确(顺时针)。 检测收支口压力。 检测泵的噪声和振动是否正常。 检测泵非驱动端油脂端盖的温度。 检测泵驱动端油箱端盖的温度。 检查冷却液是否走漏。 检测油位，过高或过低的油位将损坏齿轮和轴承。 检查是否漏油。 检测冷却液供应的流量和压力。
月检
检审查油的颜色，若是颜色太暗，换油。 检查油位，若是油位在短时间内下降，检测机械密封是否受损。
检查润滑脂。
季检
审查冷却液的流动和倾轧冷却液的颜色，冷却夹套和水管需要按期的整理。 替换驱动端的润滑油。 替换非驱动端的润滑脂。
每6个月检
重复以上检测并审查公用的管路和支承。
年检
检看泵的内外貌，泵腔，转子是否有任何生锈，裂纹。
审查所有的机械密封和唇形密封。
润滑油及润滑脂
<< 表格可以左右滑动 >>
| 齿轮&轴承润滑 | 润滑油 | 润滑脂 |
|---|---|---|
| 一样平常应用 | 英国石油公司，Energol THHT 46/THB 46 | 美孚一号合成脂 日本信越，G40M Nok-KLUBER,HFE 552 FAG, Arcanol L74V |
| 特殊应用 | Fomblin, 25/6 | Fomblim, RT-15 Nok-KLUBER,HFE 552 Krytox 1525 |
维护检测表
<< 表格可以左右滑动 >>
| 项目 | 检查点 | 天天 | 每月 | 每季 | 每6个月 | 每年 |
|---|---|---|---|---|---|---|
| 电机电流 | 是否有转变？电流强度是否在划定规模之内？ | ※ | ||||
| 旋向 | 转动平稳和准确？ | ※ | ||||
| 入口和排气压力 | 是否在划定规模之内？ | ※ | ||||
| 噪音和振动 | 是否有非正常的声音和振动？ | ※ | ||||
| 温度 | 油或水的温度是否过高？ | ※ | ||||
| 冷却液泄露 | 检查冷却液是否泄露 | ※ | ||||
| 油位计 | 油位是否在适当的位置 | ※ | ||||
| 自由端端盖处的水垢 | 颜色是否酿成了红棕色？ | ※ | ||||
| 冷却水压力 | 压力是在划定规模内照旧过高？ | ※ | ||||
| 润滑脂 | 润滑脂是否变黑，被污染了或者失效？ | ※ | ||||
| 油漏 | 是否有油漏的迹象？ | ※ | ||||
| 冷却器 | 进气管道是否发热 | ※ | ||||
| 传动带张力 | 检查传动带的拉伸度 | ※ | ||||
| 润滑油颜色 | 检查润滑剂颜色，若是变黑替换润滑油 | ※ | ||||
| 油位 | 若是油位大幅度下降，检查机械密封 | ※ | ||||
| 替换油/润滑脂 | ※ | |||||
| 吸气和排气管道 | 是否有群集的污垢？ | ※ | ||||
| 泵体内部和螺杆外貌 | 是否生锈，有裂口？ | ※ | ||||
| 管线和支座 | ※ | |||||
| 机械密封，有密封，轴承，O型圈，V型传动带 | 检查是否损坏，凭证需要替换 | ※ | ||||
| 同步齿轮 | 检查是否损坏 | ※ |
手动控制方法
1、将“手动—自动”转换开关至于手动位置。（仅限现场防爆操作箱上操作）
2、按动螺杆泵启动按钮，冷却水阀、气障阀通电翻开、螺杆泵启动运行，对应的指示灯亮。如需螺杆泵阻止运行，按动螺杆泵阻止按钮，螺杆泵连忙阻止运行，对应的指示灯灭。延时60秒后气障阀断电关闭，对应的指示灯灭。再延时10分钟后冷却水阀断电关闭，对应的指示灯灭。（现场防爆操作箱及控制室触摸屏上均可操作）
3、按动氮气吹扫阀启动按钮，氮气吹扫阀连忙通电翻开，对应的指示灯亮。如需关闭氮气吹扫阀，按动氮气吹扫阀阻止按钮，氮气吹扫阀连忙断电关闭，对应的指示灯灭。（现场防爆操作箱及控制室触摸屏上均可操作）
4、按动进气口吻动蝶阀启动按钮，进气口吻动蝶阀连忙通电翻开，对应的指示灯亮。如需关闭进气口吻动蝶阀，按动进气口吻动蝶阀阻止按钮，进气口吻动蝶阀连忙断电关闭，对应的指示灯灭。（现场防爆操作箱及控制室触摸屏上均可操作）
5、在机组运行历程中：
A.当冷却水流量低于流量开关的设定值(11L/min) 并延时30秒后进气口吻动蝶阀、氮气吹扫阀与螺杆泵连忙阻止事情，延时60秒后气障阀断电关闭，再延时10分钟后冷却水阀断电关闭。要使机组再次正常启动运行，需查明冷却水流量低缘故原由并扫除故障然后再凭证开机顺序依次开机即可。
B.当螺杆泵泛起故障时（螺杆泵故障指示灯亮），进气口吻动蝶阀、氮气吹扫阀与螺杆泵连忙阻止事情，延时60秒后气障阀断电关闭，再延时10分钟后冷却水阀断电关闭。要使机组再次正常启动运行，首先检查一下螺杆泵故障的缘故原由并连忙扫除故障，之后把螺杆泵对应的热继电器给予复位（螺杆泵故障指示灯灭）再凭证开机顺序依次开机即可。
自动控制方法
1、将“手动—自动”转换开关至于自动位置。（仅限现场防爆操作箱上操作）
2、按动自动控制启动按钮，冷却水阀、氮气吹扫阀、气障阀通电翻开、螺杆泵启动运行，对应的指示灯亮。氮气吹扫阀翻开15分钟后断电关闭，对应的指示灯灭。同时进气口吻动蝶阀通电翻开，对应的指示灯亮。（现场防爆操作箱及控制室触摸屏上均可操作）
3、如需阻止螺杆泵的运行，按动自动控制阻止按钮，进气口吻动蝶阀连忙断电关闭，对应的指示灯灭。同时氮气吹扫阀通电翻开，对应的指示灯亮。延时20分钟后氮气吹扫阀断电关闭、螺杆泵阻止运行，对应的指示灯灭。延时60秒后气障阀断电关闭，对应的指示灯灭。再延时10分钟后冷却水阀断电关闭，对应的指示灯灭。（现场防爆操作箱及控制室触摸屏上均可操作）
4、在螺杆泵运行历程中：
A、当冷却水流量低于流量开关的设定值(11L/min) 并延时30秒后进气口吻动蝶阀、氮气吹扫阀与螺杆泵连忙阻止事情，延时60秒后气障阀断电关闭，再延时10分钟后冷却水阀断电关闭。要使机组再次正常启动运行，需查明冷却水流量低缘故原由并扫除故障然后再次按动自动控制启动按钮即可。
B、当螺杆泵泛起故障时（螺杆泵故障指示灯亮），进气口吻动蝶阀、氮气吹扫阀与螺杆泵连忙阻止事情，延时60秒后气障阀断电关闭，再延时10分钟后冷却水阀断电关闭。要使机组再次正常启动运行，首先检查一下螺杆泵故障的缘故原由并连忙扫除故障，之后把螺杆泵对应的热继电器给予复位（螺杆泵故障指示灯灭）再次按动自动控制启动按钮即可。
