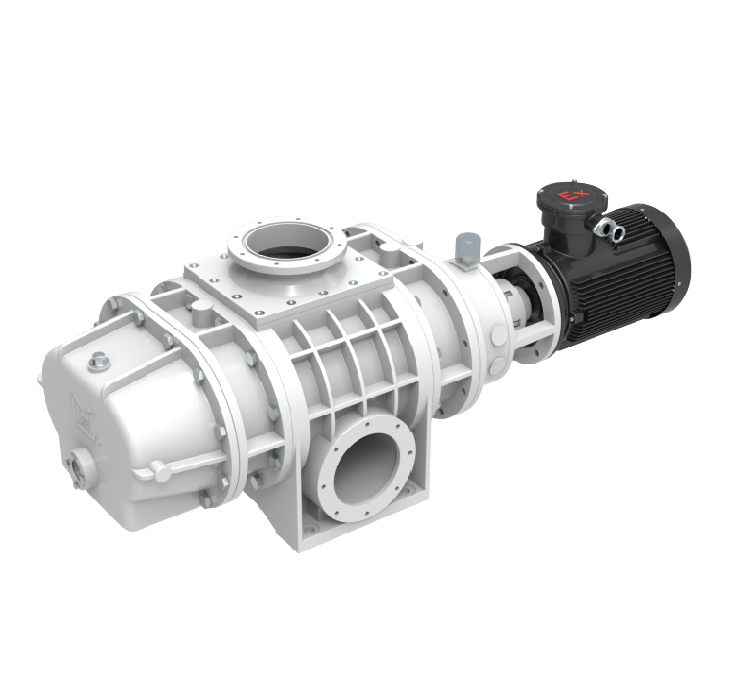

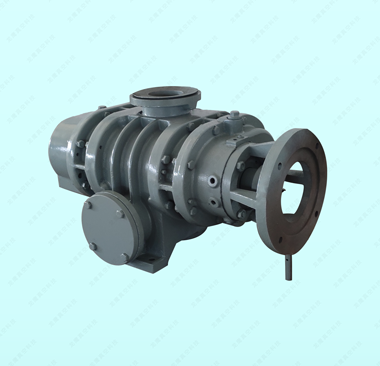

ZJ/ZJB 罗 茨 真 空 泵
我公司生产的ZJ(B)系列罗茨真空泵已普遍应用于金属、非金属质料工业的真空脱气、真空熔炼、真空外貌处置惩罚 ，该泵与WLW无油立式真空泵、水环泵串联设置后 ，更适用于化工行业的真空聚合、反应、分解和食物工业的真空蒸馏 、真空干燥、真空结晶等工艺流程。
|
|
|
|
|
|
|
|
|
 |  |
 |  |

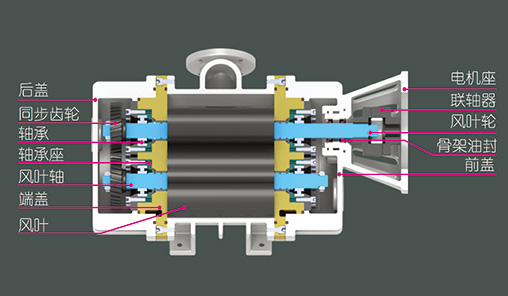

结构示意图-ZJ罗茨泵 |
| 结构示意图--ZJ罗茨泵罗茨真空泵 ，是一种无内压缩的旋转变容式真空泵 ，又称机械增压泵 ，其优点是在较低的入口压力时具有较高的抽气速率 ，它是现在获得中、高 真空的主要抽气装备之一 ，其事情原理与罗茨鼓风机相反 ，一个抽气一个排气 。 罗茨泵主要由一对同步高速旋转的一对转子与两个半圆形的泵腔组成。二个转子被支持在泵壳侧面端盖的转动轴承中 ，依赖一对可调的同步齿轮使二个转子在高速旋转时始终坚持一定的相互位置 ，二转子与端盖之间的侧面间隙是靠牢靠端轴承座下面的可调金属垫片来包管 ，使之泵在事情时因受热需转子只能向一面膨胀。 罗茨泵通过电念头的动力经由联轴器传给自动轴 ，再通过同步齿轮传给从动轴。 |
结构示意图-ZJ罗茨泵 |

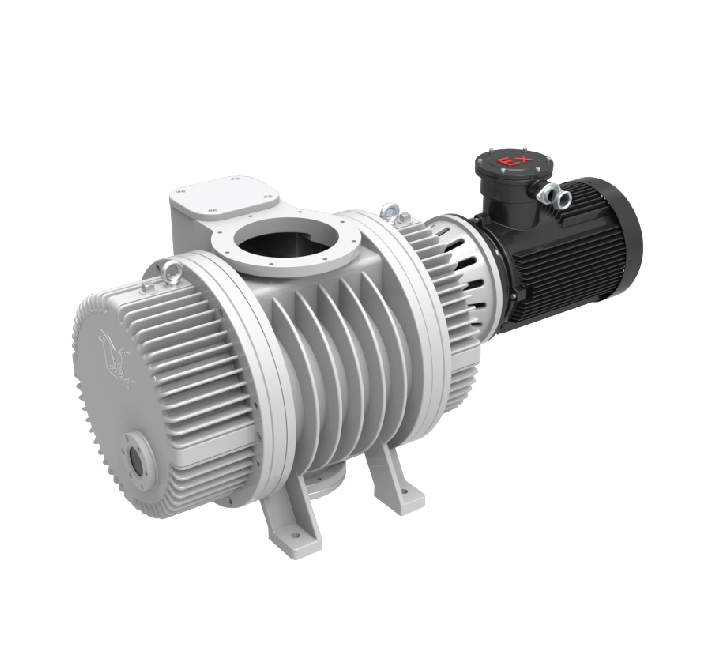

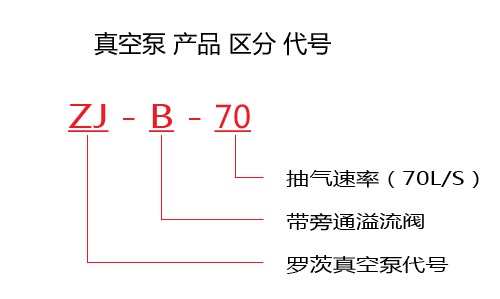

ZJB罗茨真空泵带有旁通阀 ，是ZJ系列罗茨真空泵的派生产品。抽气原理同ZJ系列罗茨真空泵一样 ，也是使用一对转子在泵壳中坚持一定的间隙 ，作等速反向而爆发吸气和排气作用的 。所差别的ZJB系列罗茨真空泵的进排气口连通 ，在通道上笔直地装置着一个自重阀。 其作用是当入口和排气口的压力差与阀的有用作用面积的乘积凌驾阀头的自重时阀头就自动顶开。这个数值是设计的泵可靠运转的最高压力差值。因此这种阀现实上就是一种过载自动�；し�。 |
|

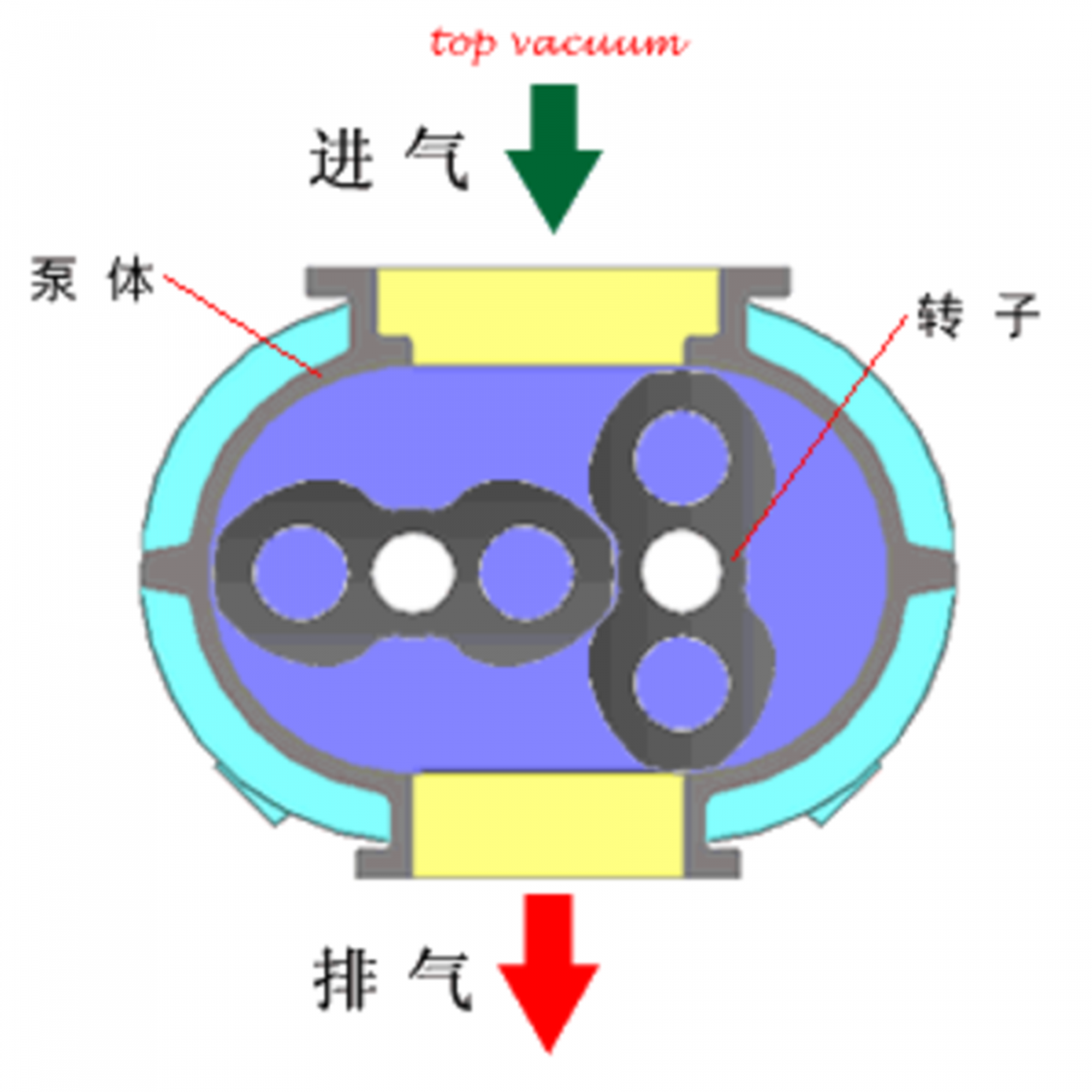

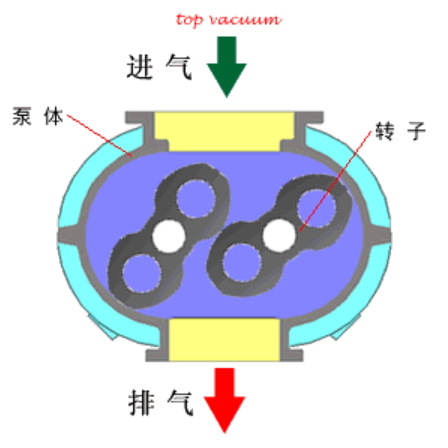

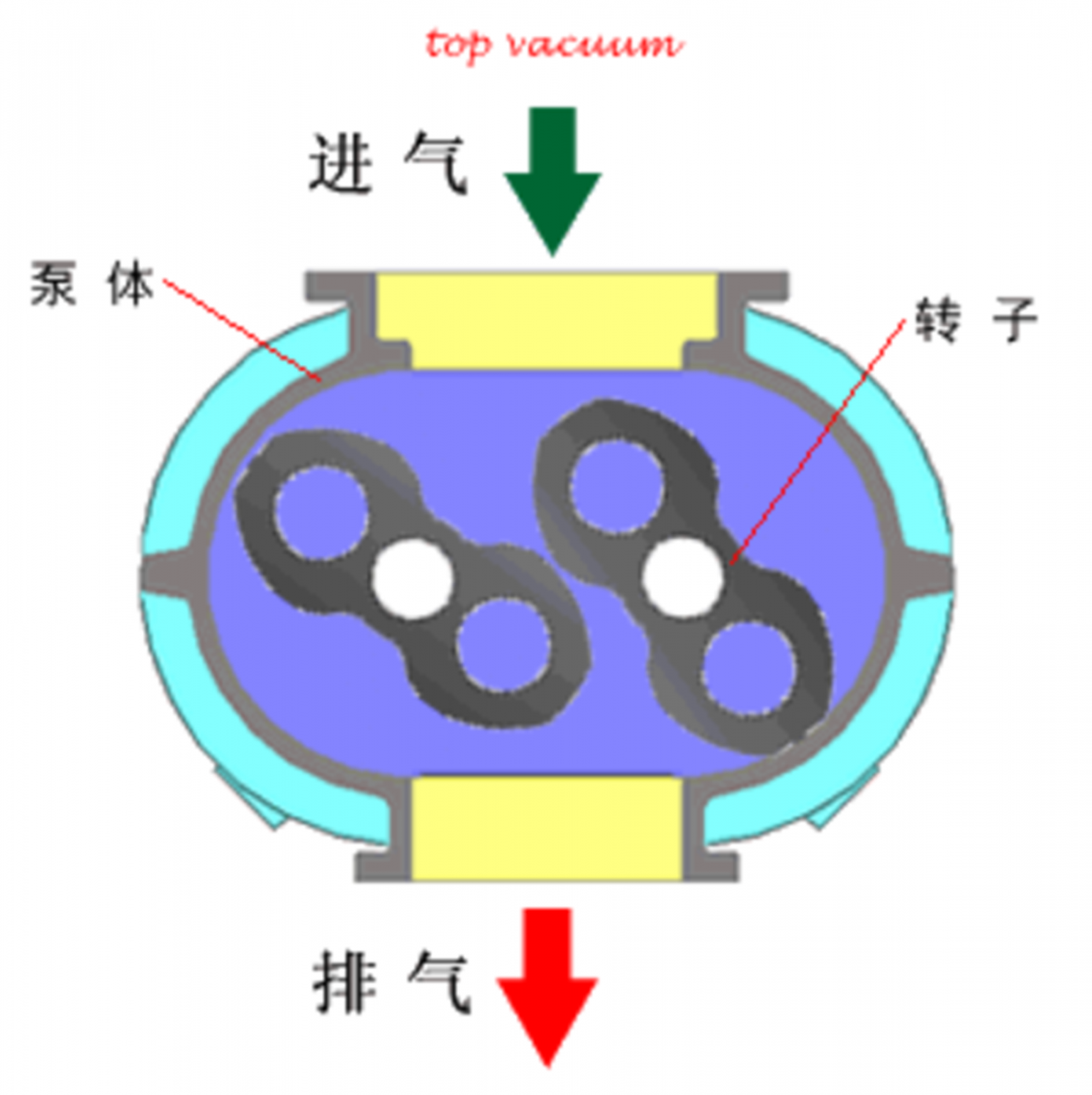

事情原理动态示意图-罗茨泵 |
 |  |  |
|
使用特点-罗茨泵 |
| 1.能在很宽的压强规模内有较大的抽速。 |
| 2.泵腔内无油 ，阻止油蒸汽污染真空情形。 |
| 3.节能 ，维护简朴。 |
| 4.不可单独使用 ，必需配备前级泵。 |
JB罗茨泵手艺参数 |
型号 | 抽气速率 L/S | 极限压力 Pa | 最大允许压差 ≥Pa | 泵转速 RPM | 电机功率 KW | 吸气通径 mm | 排气通径 mm |
| ZJ-30 | 30 | 5×10-2 | 5332 | 2770 | 0.75 | Φ50 | Φ40 |
| ZJ-70 | 70 | 5×10-2 | 5332 | 2870 | 1.5 | Φ80 | Φ50 |
| ZJ-150 | 150 | 5×10-2 | 5332 | 2900 | 3 | Φ100 | Φ100 |
| ZJ-300 | 300 | 5×10-2 | 4226 | 1450 | 4 | Φ150 | Φ150 |
| ZJ-600 | 600 | 5×10-2 | 4266 | 2900 | 5.5 | Φ150 | Φ150 |
| ZJ-1200 | 1200 | 5×10-2 | 4266 | 1450 | 11 | Φ300 | Φ200 |
| ZJ-1500 | 1500 | 5×10-2 | 3000 | 1460 | 11 | Φ250 | Φ200 |
| ZJ-5000 | 5000 | 1×10-2 | 3000 | 1800 | 55 | Φ500 | Φ350 |
| ZJ-20000 | 20000 | 1×10-2 | 3000 | 1300 | 110 | Φ600 | Φ500 |
ZJB罗茨泵手艺参数 |
型号 | 抽气速率 L/S | 极限压力 Pa | 最大允许压差 ≥Pa | 泵转速 rpm | 电机功率 KW | 吸气通径 mm | 排气通径 mm |
| ZJB-30 | 30 | 5×10-2 | 5332 | 2770 | 0.75 | Φ50 | Φ40 |
| ZJB-70 | 70 | 5×10-2 | 5332 | 2870 | 1.5 | Φ80 | Φ50 |
| ZJB-150 | 150 | 5×10-2 | 5332 | 2900 | 3 | Φ100 | Φ80 |
| ZJB-300 | 300 | 5×10-2 | 4266 | 2861 | 4 | Φ160 | Φ100 |
| ZJB-600 | 600 | 5×10-2 | 4266 | 2900 | 5.5 | Φ200 | Φ160 |
| ZJB-1200 | 1200 | 5×10-2 | 4266 | 2900 | 11（7.5） | Φ250 | Φ200 |
| ZJB-1500 | 1500 | 5×10-2 | 3000 | 1460 | 11 | Φ250 | Φ200 |
| ZJB-2500 | 2500 | 5×10-2 | 3000 | 1470 | 18.5 | Φ250 | Φ200 |
| ZJB-5000 | 5000 | 1×10-2 | 3000 | 1800 | 55 | Φ500 | Φ350 |
| ZJB-20000 | 20000 | 1×10-2 | 3000 | 1300 | 110 | Φ600 | Φ500 |
罗茨泵的使用规模 |
ZJ、ZJB型罗茨泵被普遍应用于金属、非金属质料工业的真空脱气、真空熔炼、真空外貌干燥 ，该泵与水环真空泵、无油立式真空泵串联设置后 ，更适用于化工行业的真空聚合、反应、剖析和食物工业的真空蒸馏、真空干燥、真空结晶等工艺流程。
